Фланец стальной воротниковый 20 (PN16) ГОСТ 33259-2015
Характеристики товара
Код производителя:
Фланец стальной воротниковый 20 (PN16) ГОСТ 33259-2015
Модель:
Фланец стальной воротниковый 20 (PN16) ГОСТ 33259-2015
Рабочая среда:
Вода, пар
Материал корпуса:
Сталь
Внутренний диаметр, мм:
18
Подзаголовок:
ТТ000017284 — Фланец воротниковый 20-16 атм. ГОСТ 33259-2015
Количество в упаковке:
50
Номинальное давление (PN):
16
Максимальная температура рабочей среды, С°:
350
Код товара:
ТТ000017284
Артикул ГК Эльф:
01.01.ФВ16020
Вес, кг:
0,87
Объем, м³:
0,00008
Количество в большой упаковке:
2000
Единица измерения:
шт
Соответствие ГОСТ:
ГОСТ 12821-80 исп. 1/ГОСТ 33259 - исп. "В"
Диаметр отверстий, мм:
14
Количество отверстий, шт.:
4
Внешний диаметр, мм:
105
Межосевой диаметр, мм:
105
Межцентровое расстояние:
75
Диаметр выступа, мм:
58
Высота выступа, мм:
2
Высота воротника, мм.:
24
Диаметр воротника, мм.:
26
Диаметр основания воротника, мм.:
38
469
₽

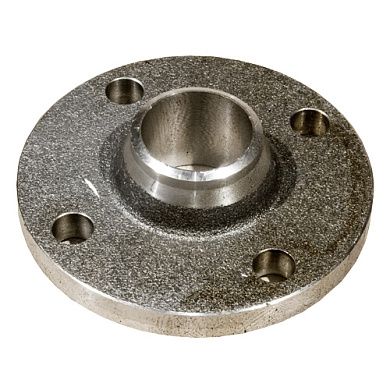

Воротниковый фланец — это деталь трубопровода, предназначенная для монтажа отдельных его частей, а также для присоединения оборудования к трубопроводу.
Монтаж воротниковых фланцев по сравнению с плоскими приварными предусматривает только один соединительный сварной шов (при этом необходимо соединить встык торец трубы и «воротник» фланца), что упрощает работу и сокращает временные затраты.
Комплект поставки
- Фланец воротниковый без индивидуальной упаковки
Размеры фланцев воротниковых ГОСТ 33259-2015
