Клапан обратный 19ч21(01)бр 150

Описание клапана обратного однодискового.

Клапан обратный поворотный однодисковый чугунный применяется для предотвращения обратного потока среды в трубопроводах.

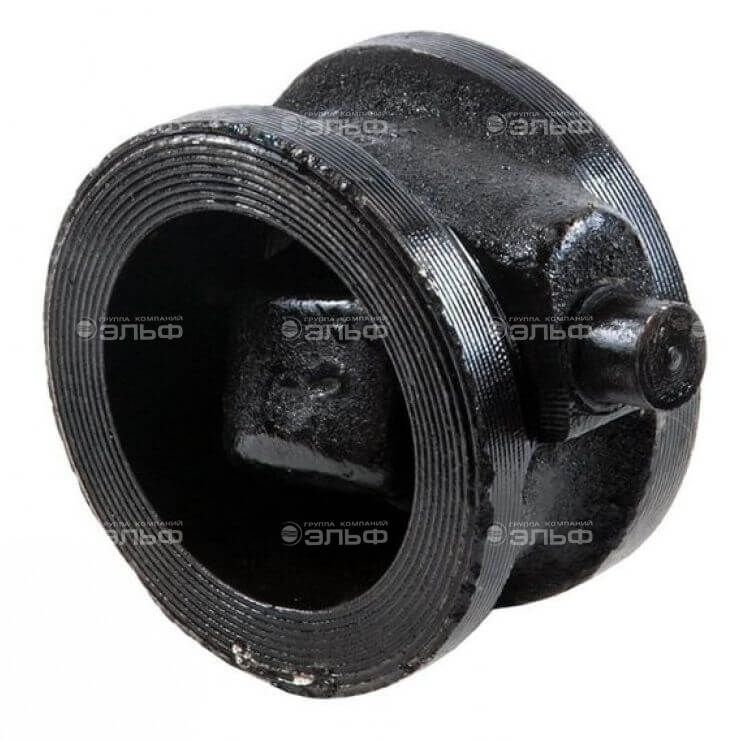

Клапан состоит из следующих основных деталей: корпуса, захлопки, оси.

Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.

Принцип действия: при подаче среды в направлении под захлопну клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести захлопки относительно оси вращения.
